Hippodrome Carré de Soie - Lyon, France
- Efficacité de la source lumineuse
Efficacité de la source lumineuse
S’assurer que la lampe convertit efficacement l’électricité en lumière (lm/W).
- Classification du ballast
Classification du ballast
Contrôler l’alimentation électrique de la source lumineuse (indice d’efficacité énergétique IEE).
- Distribution lumineuse
Distribution lumineuse
La répartition lumineuse du projecteur de révolution permet un contrôle précis du faisceau pour l'application, afin de maximiser la lumière utile.
- Efficacité du système
Efficacité du système
Combiner le contrôle optique et thermique au sein du luminaire (lm/W du luminaire).
- Détection de la présence/de l’absence
Détection de la présence/de l’absence
Éclairer uniquement lorsque cela est nécessaire.
- Gestion de la lumière du jour
Gestion de la lumière du jour
Réduire la lumière perdue pendant la journée.
- Éclairement constant
Éclairement constant
Produire les niveaux lumineux corrects pendant la durée de la période de maintenance.
- Gestion des scenario
Gestion des scenario
La séparation fonctionnelle de l’éclairage des deux pistes fournit des niveaux d'éclairage satisfaisant et sans excès de lumière sur les zones inutilisées.
- Gestion horaire
Gestion horaire
Extinction automatique de toutes les lumières pendant les heures hors service.
- Éclairage du plan de travail
Éclairage du plan de travail
Éclairage des zones de travail avec la quantité de lumière requise.
- Zoning
Zoning
Le locale est organisé en zones selon les schémas d’occupation ou de l’emplacement des fenêtres.location.
- Plan de maintenance
Plan de maintenance
L’entretien doit être effectué en fonction du temps d’utilisation de l’installation, de sa performance et de son environnement.
- Lumière perdue
Lumière perdue
un projet d'éclairage de grande qualité allié au contrôle optique précis du luminaire minimise la lumière diffusée sur les zones adjacentes, ce qui réduit la consommation d'énergie et utilise la lumière efficacement.
- Réflexion des surfaces
Réflexion des surfaces
Tirer parti de la lumière se réfléchissant sur les surfaces de l’espace.
- Visualisation de la consummation
Visualisation de la consummation
Permettre de constater rapidement le résultat des mesures prises sous forme d’augmentation ou de diminution de la consommation énergétique afin de favoriser un comportement responsable.
Des projecteurs haute performance éclairent le nouvel hippodrome de Lyon

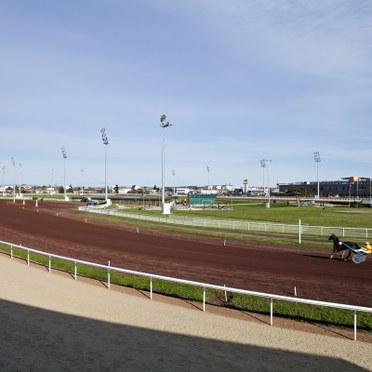

L’hippodrome de Lyon « Carré de Soie » est un tout nouvel hippodrome éclairé par Thorn. Il comporte deux pistes ; une de galop/d’obstacles (1 425m), et une pour les courses attelées (1 200m).
La performance technique était une condition essentielle pour ce projet d’éclairage. Une exigence au niveau des normes nationales et internationales était de rigueur pour répondre aux besoins de la chaîne de télévision Equidia qui retransmet la plupart des courses. Mise à part un éclairage de haute performance, un minimum de nuisances lumineuses était essentiel en raison d’une zone résidentielle aux abords du champ de course.
En travaillant aux cotés des installateurs, Bouygues Energie Services et Citeos, Thorn a été choisi pour concevoir et fournir l’éclairage en raison de sa forte présence régionale et de sa capacité à fournir des solutions techniques complexes, unanimement reconnues
Points clés
- 19 mâts pour 409 projecteurs Mundial R et 10 projecteurs Champion
- Niveau d’éclairement : De 625 Lux pour les virages et les lignes opposées (Retransmission TV) à 1 600 Lux pour la ligne d’arrivée (« photo finish »).
- Puissance totale installée : 879,9 kW incluant 438,9 kW pour la piste de galop et d’obstacles et 420 kW pour la piste de course d’attelage
L’éclairage conçu pour les applications sportives
Pour les pistes, les très bonnes performances et la forte puissance du projecteur Mundial R (2kW-HF) ont été choisies. Conçu pour les applications sportives, il comporte un réflecteur circulaire avec une distribution de révolution pour concentrer le flux et atteindre alors un bon facteur d’utilisation (moins de perte lumineuse et moins d’éblouissement). Le luminaire Mundial R offre aussi d’excellentes performances photométriques pour permettre une retransmission pour la TV haute définition.
La zone centrale (évènements) est éclairée par le projecteur à décharge Champion (2kW). Celui-ci offre un contrôle optique avancé, intégrant le concept de "surface émissive plane" et une visière intégrée pour réduire l'éblouissement et les nuisances. L’optique de haute efficacité et la distribution précise de la lumière réduisent davantage la perte inutile de lumière.
Le résultat obtenu est un hippodrome dernier cri en matière d’éclairage. Le personnel des « Hippodromes de Lyon » est extrêmement satisfait du résultat.
