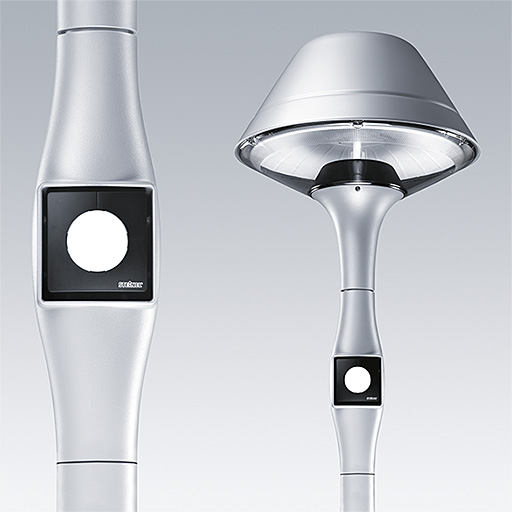

Manchon détecteur MovU PIR
Détecteur de piétons, cyclistes et véhicules lents à infrarouge passif (PIR) très performant, permettant d’optimiser les économies d’énergie et la sécurité en milieu urbain
- Combiné à un luminaire LED réglé en mode veille (20%), le détecteur donne l’ordre de remonter la puissance à 100 % lors de la détection de mouvement, pour une sécurité maximale
- Le capteur à infrarouge à haute sensibilité détecte la chaleur émise par les sujets en mouvement jusqu’à 20 m
- Installation aisée sur mât de hauteur 4m maxi, avec emmanchement Ø 60mm
- Technologie éprouvée depuis de nombreuses années
Matériaux et finition
Capteur : corps en fonderie d’aluminium (AS 13, EN AC-44300)), finition peinture poudre gris argent et n’importe quelle autre couleur RAL sur demande.
Classe de corrosion standard C5 conforme à ISO 9223:2012
Mât décoratif coordonné (France) : acier galvanisé finition peinture gris pâle.
Installation et montage
Montage en top sur un mât avec emmanchement Ø 60mm, hauteur 3 à 4 m maxi. Emmanchement coté mât : ∅ 60mm x lg.100 mm Emmanchement coté luminaire : Ø 60 mm x lg. 80mm. Compatible avec tous les luminaires LED avec une longueur d’emmanchement < 85mm (position des vis de fixation).
Pré-câblage du détecteur avec un câble 4 x 1 mm², lg 4 m.
Pour les installations neuves avec détecteurs et luminaires LED maîtres & esclaves programmés en fonction corridor, nous recommandons 2 hauteurs de mâts différentes afin de conserver une hauteur de feu identique. Le mât recevant le luminaire esclave (sans détecteur) devra être plus haut de 400mm que celui recevant le luminaire maître (avec détecteur). Nous disposons pour cela de mâts décoratifs correspondants.
Prescription
Détecteur de mouvement à infra-rouge passif (PIR) pour luminaire LED paramétré en fonction corridor, à installer en top sur mât de 3 à 4 m de haut avec un emmanchement ∅ 60mm. Distance de détection comprise entre 4 et 20m avec un angle d’ouverture de 180°. Détection de piétons, cyclistes ou véhicules se déplaçant à moins de 30 km/h.
▼ Manchon détecteur PIR
| Description | Cat Nr Catalogue No | Poids (kg) | Code SAP | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| MOVU PIR MTP MAX8-20M 30KM/H W4M ANT | ANCIEN : 99099097 | 3.96 | 96271014 | |||||||
| MOVU PIR MTP MAX8-20M 30KM/H W4M GRY | 3.96 | 96270755 |
▼ Luminaires pré-progammés
| Description | Type | Poids (kg) | Code SAP | ||||||
|---|---|---|---|---|---|---|---|---|---|
| AVN F2 LED 18L70 R/S CL2 COR W5M L740 | LED | 9.00 | 96270761 | ||||||
| AVN F2 LED 18L70 WST CL2 COR W5M L740 | LED | 9.30 | 96270758 | ||||||
| ISARO 36L70 NR EFL 740 CL2 COR MTP60 8M | LED | 5.40 | 96270765 |
