Flow
Solution LED très polyvalente contribuant à améliorer la vie des citadins en milieu urbain

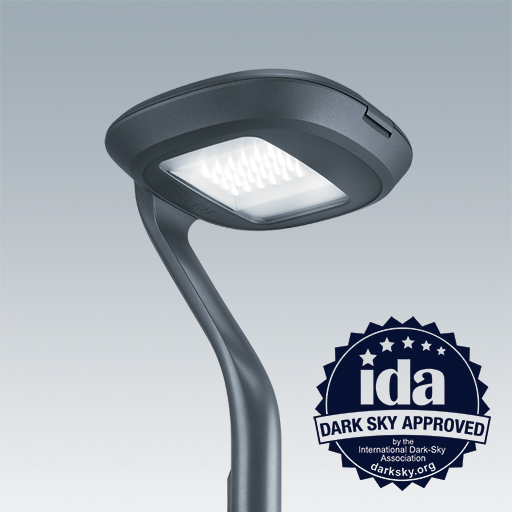

- Certifié IDA (International Dark Sky Association)
- *le label IDA concerne uniquement les luminaires ayant une température de couleur < = 3000 K, et avec une inclinaison maximum de ± 10°. Les luminaires doivent être installés tels que défini par leur photométrie.
- Grande flexibilité d'installation combinée avec un large choix d'optiques, pour répondre aux exigences de toutes les applications urbaines
- Identité remarquable pour les espaces urbains avec des ensembles harmonieux. Version OLO® avec optique prismatique (PR) pour offrir encore plus de confort.
- Conçu pour respecter la biodiversité avec le choix entre 3 températures de couleur chaude (3000K, 2700K, 2200K), tout en offrant un éclairage confortable et une ambiance chaleureuse
- Luminaire évolutif en fonction des progrès de la technologie LED, et maintenance aisée avec l'ouverture du couvercle et le remplacement du driver sans outils
- Protection contre les surtensions de 10 kV
- Autres options disponibles (température de couleur, système de gestion, finition…) avec le configurateur myProduct
Matériaux et finition
Corps, capot et manchon : fonte d’aluminium (MCA et MSU : EN AC 47100 ; autres EN AC-44300). Vis traitées avec un revêtement anti-galvanique Geomet. MTP, MTPA, MLE : classe de corrosion standard C5 conforme à ISO 9223 :2012. Finition peinture poudre texturée gris anthracite (similaire à RAL 7043), et 50 autres possibilités RAL.
Verre : 6 mm d’épaisseur
Fixations : acier inoxydable avec traitement anti-galvanique
Installation et montage
- Montage en top avec emmanchement Ø 60mm lg. 85mm et inclinaison réglable de 0° à +10° par pas de 5°
- Montage latéral avec emmanchement Ø 60mm lg. 85mm et inclinaison réglable de 0° à -20° par pas de 5°. Accessoire pour emmanchement Ø 42 mm
- Montage porté avec crosse décorative pour mât dédié uniquement, avec emmanchement Ø 60mm lg. 90mm
- Montage suspendu avec tube au pas du gaz 34G
- Montage caténaire avec support dédié et passage en coupure
Accès sans outils au compartiment appareillage à l'aide d'un clip rapide. Presse-étoupe pour câble de Ø 8 à 13 mm.
Prescription
To specify state:
Decorative LED lantern with great versatility. With up to15360 Lm, efficiency up to155 Lm/W. Offering 6 mounting variants : post top amenity, post top, lateral, suspended, wall mounted and catenary. Wide optical offer with efficient Street R-PEC and Area lighting optics, 26 light distributions (symmetrical and asymmetrical) with a performance clear or prismatic comfort variants. 4000K, 3000K, 2700K, 2200K color temperatures, as standard. Internal back light control louvre, as an option. 10KV surge protection, as standard. Street variant : post top mounting for diameter 60mm or 76mm, lateral mounting for diameter 60mm or 42 mm. Tilting possibilities from -20° to +10°. Amenity variant : post top mounting for diameter 60mm, 76mm with adaptator. Suspended through 34G. DALI and BS as standard, or LRT, PL, PN7 socket, ZU Zhaga socket up as standard, ZD Zhaga socket down (on request), ZUD Zhaga socket up & down (on request). ZD4i certified. Offering dedicated columns.
As Thorn Flow
▼ Flow, montage en top, optique pour route étroite
| Description | Puissance système (W) | Flux sortant (lm) | Type | Poids (kg) | Code SAP | ||||
|---|---|---|---|---|---|---|---|---|---|
| FW 12L35 730 NR BS 3550 CL2 T60F ANT | 14 | 1970 | LED | 8.40 | 92922556 | ||||
| FW 12L50 730 NR BS 3550 CL2 T60F ANT | 19 | 2872 | LED | 8.50 | 92922393 | ||||
| FW 12L70 730 NR BS 3550 CL2 T60F ANT | 27 | 3862 | LED | 8.50 | 92918999 | ||||
| FW 24L35 730 NR BS 3550 CL2 T60F ANT | 26 | 3688 | LED | 11.10 | 92932995 | ||||
| FW 24L35-730 EWR-S BP 3550 HFX CL2 -> | 26 | 3616 | LED | 8.10 | 92965139 | ||||
| FW 24L50 730 NR BS 3550 CL2 T60F ANT | 38 | 5063 | LED | 8.50 | 92926958 | ||||
| FW 24L70 730 NR BS 3550 CL2 T60F ANT | 51 | 6764 | LED | 11.10 | 92923042 | ||||
| FW 24L70-730 EWR-S BP 3550 HFX CL2 -> | 51 | 6631 | LED | 8.10 | 92965140 | ||||
| FW 24L70-730 NR BP 3550 HFX CL2 T60F ANT | 51 | 6764 | LED | 8.10 | 92955783 | ||||
| FW 36L50 730 NR BS 3550 CL2 T60F ANT | 54 | 7598 | LED | 8.50 | 92934238 | ||||
| FW 36L70 730 NR BS 3550 CL2 T60F ANT | 75 | 10157 | LED | 8.48 | 92920032 | ||||
| FW 36L85-740 NR CL2 T60F ANT | 93 | 12956 | LED | 9.20 | 96635599 |
▼ Flow, montage porté avec crosse décorative, optique pour route étroite
| Description | Puissance système (W) | Flux sortant (lm) | Type | Poids (kg) | Code SAP | ||||
|---|---|---|---|---|---|---|---|---|---|
| FW 12L35 730 NR BS 3550 CL2 WS6 MTPA ANT | 14 | 1970 | LED | 14.54 | 92929057 | ||||
| FW 12L35 730 NR2 PR SP CL2 MTPA ANT | 14 | 1970 | LED | 12.26 | 92948219 | ||||
| FW 12L50 730 NR BS 3550 CL2 WS6 MTPA ANT | 19 | 2872 | LED | 13.50 | 92919485 | ||||
| FW 12L70 730 NR BS 3550 CL2 WS6 MTPA ANT | 27 | 3862 | LED | 14.64 | 92941108 | ||||
| FW 24L35 730 NR BS 3550 CL2 WS6 MTPA ANT | 26 | 3688 | LED | 17.24 | 92936849 | ||||
| FW 24L50-730 NR BP 3550 HFX CL2 MTPA ANT | 38 | 5063 | LED | 12.46 | 92957677 | ||||
| FW 24L50-730 NR BS 3550 CL2 WS6 MTPA ANT | 38 | 5063 | LED | 11.00 | 92955784 | ||||
| FW 24L70 730 WSC HFX CL2 MTPA ANT | 51 | 6694 | LED | 12.36 | 92908999 | ||||
| FW 24L70-730 NR BP 3550 HFX CL2 MTPA ANT | 51 | 6764 | LED | 11.96 | 92962716 | ||||
| FW 24L70-730 NR BS 3550 CL2 WS6 MTPA ANT | 51 | 6764 | LED | 12.61 | 92955785 | ||||
| FW 36L50-730 NR BS 3550 CL2 WS6 MTPA ANT | 54 | 7598 | LED | 12.61 | 92955786 | ||||
| FW 36L70-730 NR BS 3550 CL2 WS6 MTPA ANT | 75 | 10157 | LED | 12.61 | 92955787 |
▼ Accessoires
| Description | Poids (kg) | Code SAP | |||||||
|---|---|---|---|---|---|---|---|---|---|
| FW MTP MASK ANT | 0.07 | 96631120 | |||||||
| FW MTPA ADAPTOR D76 ANT | 0.82 | 96631129 |
