Voyager Star / VOYAGER STAR MRCR ANT E3D SR

96637543

Fiche technique

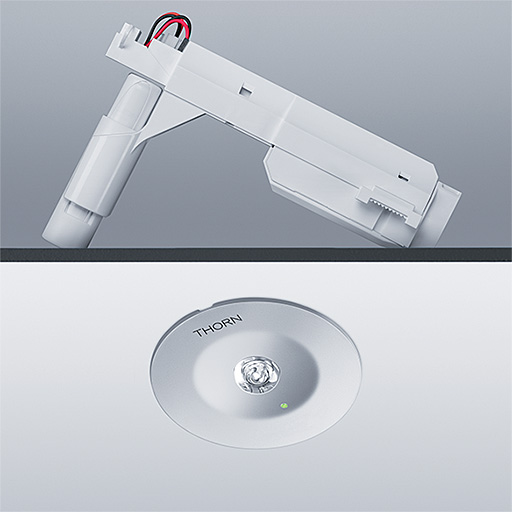

Luminaire d’éclairage de secours LED encastré haute performance, Luminaire alimenté par batterie individuelle pour 3 h d’autonomie en régime permanent ou non permanent, test effectué automatiquement (Autotest) par le luminaire, surveillance centralisée DALI en option, affichage de l’état du luminaire via la LED d’état avec optique. Régime permanent et non permanent réglablevia pontage à fil entre L et L'. Boîtier : fonderie d'aluminium, thermopoudré gris argent (similaire à RAL9006). Appareillage pour encastrer au plafond :. IP20_IP40, Luminaire encastré pour découpe de plafond de 68 mm et épaisseur de plafond jusqu'à 25 mm. Verre : Polycarbonate (PC). Le luminaire peut être installé rapidement et entretenu sans outils. Connexion électrique (230 Vca) via un câble 2,5 mm² maximum, piquage et repiquage possibles. Gestion thermique optimale via un dissipateur thermique. Régime permanent : +5 °C à +25 °C, régime non permanent : +5 °C à +30 °C ; tension d'alimentation : 220-240 V AC (+/- 10 %), 50-60 Hz Convient pour encastrement dans un compartiment coulé en béton (à commander séparément). Livré avec LED. Découpe au plafond Ø 68mm dans des épaisseurs de plafond de 1 à 25 mm.

Les luminaires de secours autonomes nécessitent des batteries longue durée. Les batteries Thorn sont robustes et accompagnées d’une garantie de trois ans (applicable sous réserve des conditions de et de la portée figurant dans la garantie du constructeur sur les produits Thorn, qui sera applicable de manière similaire et qui est disponible sur http://www.thornlighting.com/en/products/5-year-guarantee/5-year-warranty/terms-of-guarantee_en.pdf. La garantie de la batterie ne sera pas valide si le produit a été installé plus de trois (3) mois après sa livraison EXW (Incoterms 2010).

Puissance du luminaire: 4,5 W
Dimensions : Ø85 x 2 mm
Poids : 0,51 kg

Sélection de mode
  • Position de la lampe:STD - Standard
  • Source lumineuse:LED
  • Flux lumineux du luminaire*:130 lm
  • Flux lumineux de secours total:130 lm
  • Efficacité lumineuse du luminaire*:29 lm/W
  • Indice min. de rendu des couleurs:80
  • Convertisseur:1 x 89800029 EM powerLED 1 W PRO EZ-3
  • Température de couleur*:5700 Kelvin
  • Durée de vie utile médiane*:L90 50000 h à 25 °C
  • Puissance du luminaire*:4,5 W Facteur de puissance = 0,4
  • Catégorie de maintenance CIE 97:D - Fermé IP2X
  • LED
  • CE
  • Hfree
  • IP20_IP40
  • SC2
