Voyager Square / VOY SQUARE 220 P MSW ECD WH SP1-E002-UP

96635039

Fiche technique

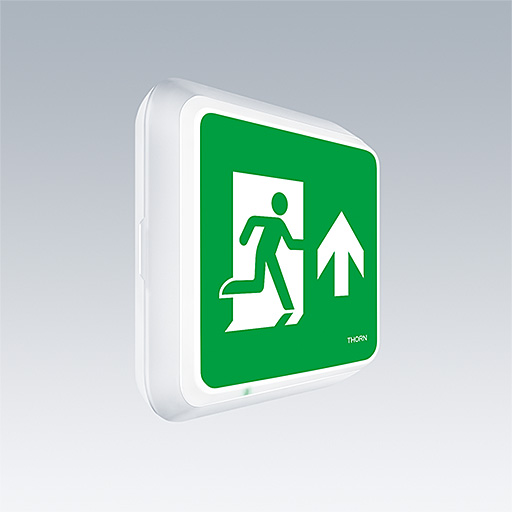

Luminaire à panneau de sécurité LED carré, plafonnier. Luminaire pour alimentation centralisée de l'éclairage de sécurité pour une surveillance individuelle du luminaire via DALI (certifié DALI-2), niveau d'intensité réglable. Interface NFC pour l’adressage, la configuration et la maintenance via PROset Pen (article : 22170290) ou PROset app., adressage également possible autrement visuellement ou via l’adressage EZ. Alimentation : 220-240 Vca (± 10%), 50/60 Hz ; 176-280 Vcc. Corps : Polycarbonate (PC) moulé par injection, blanc (RAL 9016). Diffuseur : Polycarbonate (PC) opale, avec pictogramme flèche directionnelle (haut) de sortie de secours imprimé et collé, conformément à ISO 7010. Rétro-éclairage uniforme du pictogramme, luminance > 500 cd/m² dans la partie blanche et 200 cd / m² en moyenne dans la partie secteur (conformément à DIN 4844), 2 cd / m² minimum en mode de secours (conformément à EN 1838). Distance de reconnaissance conforme à EN 1838 : 44 m. Classe électrique II, IP65, Résistance aux impacts : IK10. Température ambiante : -30°C à +35°C. Convient pour fixation directe au mur. Câblage à piquage/repiquage possible pour les câbles de jusqu’à 2,5 mm². Compatibilité BESA. Certificat alimentaire (à utiliser dans les zones avec des aliments entièrement emballés). Luminaire câblé avec des fils sans halogène et sans silicone. Luminaire avec symbole D (pour utilisation dans les environnements où l’accumulation de poussière conductrice sur le luminaire peut être attendue).

Sélection de mode
  • Position de la lampe:STD - Standard
  • Source lumineuse:LED
  • Flux lumineux du luminaire*:195 lm
  • Efficacité lumineuse du luminaire*:39 lm/W
  • Convertisseur:1 x 89800571 EM powerLED NDA DIM 5W ZUM
  • Durée de vie utile médiane*:L90 50000 h à 25 °C
  • Puissance du luminaire*:5 W Facteur de puissance = 0,7
  • Equipement:DaliDim
  • Catégorie de maintenance CIE 97:E - Fermé IP5X
  • LED
  • CE
  • D
  • Food
  • 850°
  • IK10
  • IP65
  • SC2
  • Ta=-30°C_to_35°C
