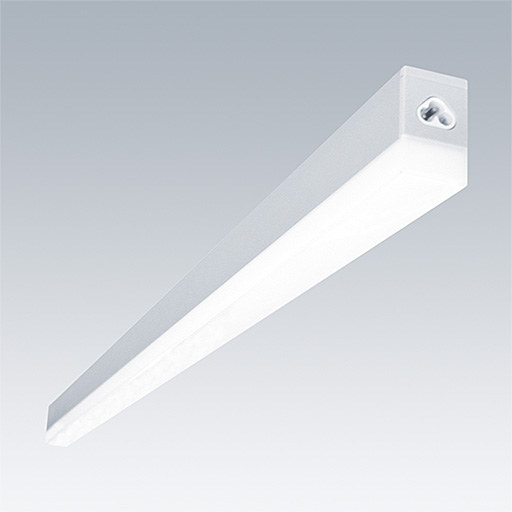

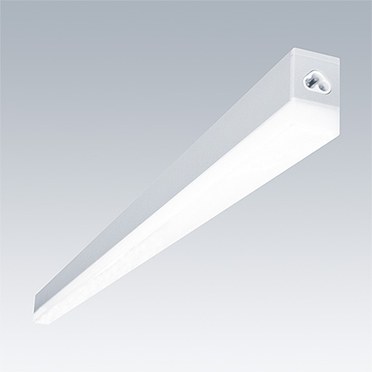

Equaline Mini
Un luminaire LED fin et rectiligne, au design contemporain épuré, qui fournit une lumière architecturale de qualité
- La forme rectangulaire et de faible épaisseur s'intègre facilement dans tous types d'environnements
- Ligne éclairée continue et uniforme sur toute sa longueur avec possibilités de raccord en I , en L et en T avec une connexion rapide
- Corps en aluminium anodisé pour un look élégant et de haute qualité
- Très haute efficacité grâce au recours à la technologie LED la plus récente
- Durée de vie des LED de 50000 H @L90B50 à 25°C
- Efficacité à 115 lm/W avec une durée de vie des LED de 50 000 H @L70B50 à 25 °C
Matériaux et finition
Corps : extrusion d’aluminium avec finition anodisée
Diffuseur : polycarbonate opale
Embout : polycarbonate injecté
Installation et montage
Adapté à un montage apparent ou suspendu (avec le kit de suspension en option). Le raccordement au réseau électrique se fait par le biais d’un connecteur situé dans l'embout (version SD), ou par la trappe située à l'arrière du boîtier (version non SD). Grâce à un connecteur électrique optionnel, il est possible d’obtenir un fonctionnement linéaire continu en reliant la prise de sortie dans l'embout (sur toutes les versions) avec le connecteur du luminaire suivant (version SD). Toutes les versions avec gradation DALI sont munies d'une trappe à l'arrière du boîtier permettant le raccordement à la ligne électrique.
Prescription
Un luminaire fin et rectiligne avec un corps en aluminium et un diffuseur en PC opale, longueurs de 580mm et 1180mm. Haute efficacité jusqu'à 117 lm/W. Peut être monté individuellement ou en continu. Fournit des flux de 1050, 2100 et 4200 lm
▼ Equaline Mini
| Description | Puissance système (W) | Flux sortant (lm) | Type | Poids (kg) | Code SAP | ||||
|---|---|---|---|---|---|---|---|---|---|
| EQUAMINI L1180 LED1900-830 | 18 | 2080 | LED | 1.05 | 96630767 | ||||
| EQUAMINI L1180 LED1900-830 SD | 18 | 2080 | LED | 1.05 | 96630768 | ||||
| EQUAMINI L1180 LED2100-840 | 18 | 2196 | LED | 1.05 | 96630769 | ||||
| EQUAMINI L1180 LED2100-840 SD | 18 | 2196 | LED | 1.05 | 96630770 | ||||
| EQUAMINI L580 LED1050-840 | 10 | 1182 | LED | 0.65 | 96630771 | ||||
| EQUAMINI L580 LED1050-840 SD | 10 | 1182 | LED | 0.65 | 96630772 | ||||
| EQUAMINI L580 LED950-830 | 9 | 1071 | LED | 0.65 | 96630773 | ||||
| EQUAMINI L580 LED950-830 SD | 9 | 1071 | LED | 0.65 | 96630774 |
▼ Equaline Mini, gradable DALI
| Description | Puissance système (W) | Flux sortant (lm) | Type | Poids (kg) | Code SAP | ||||
|---|---|---|---|---|---|---|---|---|---|
| EQUAMINI L1180 LED3800-830 HFX | 36 | 4236 | LED | 1.15 | 96630775 | ||||
| EQUAMINI L1180 LED3800-830 HFX SD | 36 | 4236 | LED | 1.15 | 96630776 | ||||
| EQUAMINI L1180 LED4200-840 HFX | 37 | 4461 | LED | 1.15 | 96630777 | ||||
| EQUAMINI L1180 LED4200-840 HFX SD | 37 | 4461 | LED | 1.15 | 96630778 | ||||
| EQUAMINI L580 LED1900-830 HFX | 18 | 2094 | LED | 0.75 | 96630779 | ||||
| EQUAMINI L580 LED1900-830 HFX SD | 18 | 2094 | LED | 0.75 | 96630780 | ||||
| EQUAMINI L580 LED2100-840 HFX | 19 | 2227 | LED | 0.75 | 96630781 | ||||
| EQUAMINI L580 LED2100-840 HFX SD | 19 | 2227 | LED | 0.75 | 96630782 |
▼ Equaline Mini, accessoires
| Description | Poids (kg) | Code SAP | |||||||
|---|---|---|---|---|---|---|---|---|---|
| EQUAMINI ELECTRICAL CONNECTOR | 0.03 | 96630783 | |||||||
| EQUAMINI I BRACKET (PK 10) | 0.01 | 22660831 | |||||||
| EQUAMINI L BRACKET (PK 10) | 0.01 | 22660840 | |||||||
| EQUAMINI SIDE FEED IN CABLE 300MM | 0.01 | 96630784 | |||||||
| EQUAMINI STANDARD MOUNT BRACKET (10pc) | 2.56 | 59010993 | |||||||
| EQUAMINI SUSPENSION KIT PAIR 1500 | 0.08 | 59010273 | |||||||
| EQUAMINI T BRACKET (PK 10) | 0.01 | 22660832 |
