  • Piazza II LED — PIAZZA II LED 1690-840 HF E3TX ANT

Piazza II LED / PIAZZA II LED 1690-840 HF E3TX ANT

96666258

▼ Fiche technique

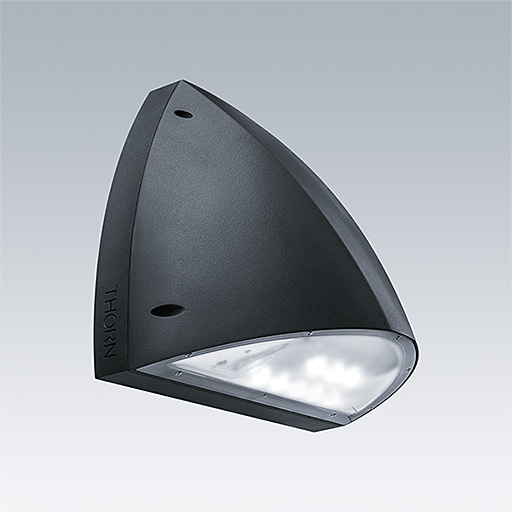

Luminaire robuste Mural. Electronique, non gradable avec fonction d’éclairage de sécurité de 3 heures et autotest / test adressable DALI. Plaque arrière : aluminium fonderie, anthracite laqué. Corps : Polycarbonate (PC) anthracite. Entrée de câble Ø20 mm via des entrées de conduit arrière ou latérales, compatibilité BESA. IP65, IK10. Livré avec LED 4 000 K.

Dimensions : 381 x 196 x 305 mm
Puissance du luminaire: 15,4 W
Flux lumineux du luminaire: 1844 lm
Efficacité lumineuse du luminaire: 120 lm/W
Poids : 3,1 kg

Sélection de mode
  • Position de la lampe:STD - Standard
  • Source lumineuse:LED
  • Flux lumineux du luminaire*:1844 lm
  • Flux lumineux de secours total:519 lm
  • Efficacité lumineuse du luminaire*:120 lm/W
  • Indice min. de rendu des couleurs:80
  • Convertisseur 1:1 x 87500630 PIAZZA II LED 1690-840 HF ANT
  • Convertisseur 2:1 x 89800651 EM converterLED PRO 204 NiCd/NiMH 50V
  • Température de couleur*:4000 Kelvin
  • Tolérance de la couleur (MacAdam intial):5
  • Durée de vie utile médiane*:L70 60000 h à 25 °C
  • Puissance du luminaire*:15,4 W
  • Equipement:FO
  • LED
  • CE
  • GLedReP
  • IK10
  • IP65
  • LLedNr
  • Protection Class 1
  • Ta = 0 to +25

▼ Photométrie

Configuration photométrique

▼ CalcExpress

Utiliser CalcExpress pour effectuer rapidement des calculs en ligne pour connaître le nombre de luminaires requis dans une pièce rectangulaire. Entrer les paramètres de calculs pour votre solution telles que : les dimensions de la pièce, la hauteur d'installation, la hauteur du plan de travail ainsiq eu le niveau de luminance requis. Le logiciel proposera alors instantanément une solution selon la méthode du taux d'émission de lumière.

Étape 1: Caractéristiques techniques
(lm)
(m)
(m)
(%)
Étape 2: Les données de la pièce
(m)
(m)
(m)
(m)
(%)
Step 3: Result
(lx)
(%)
